之一步:剥线

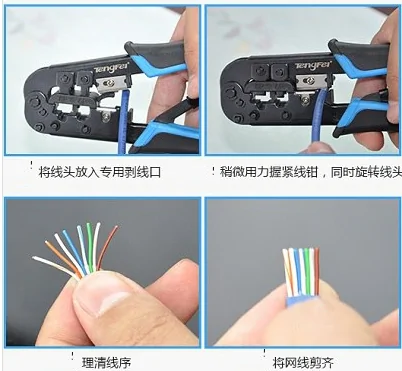

我们需要先把双绞线的灰色保护层剥掉，可以利用压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。然后把这一部分的保护胶皮去掉。
提示:压线钳挡位离剥线刀口的长度通常恰好为一个水晶头的长度，大约15mm，过长或过短都会影响到网线的质量。
第二步:排列顺序
我们需要把每对相互缠绕在一起的线缆逐一解开。解开后根据接线规则把几组线缆依次排列并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠，还要把线缆尽量扯直。我们以T568B标准为例。

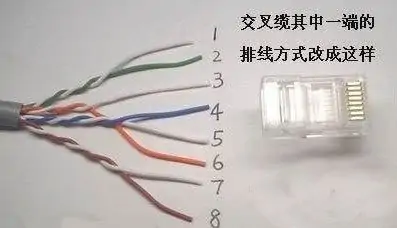

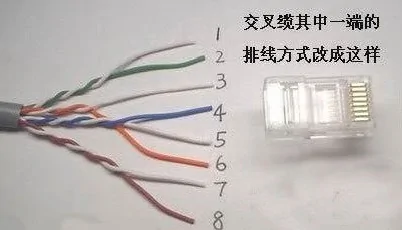

A端水晶头对应的为:1-橙白、2-橙、3-绿白、6-绿。
B端水晶头对应的为(1、2对应A端的3、6，3、6对应B端的1、2):1-绿白、2-绿、3-橙白、6-橙。

详细出处参考：http://www.***.net/hardware/other/43277.html
第三步:检查并插入水晶头

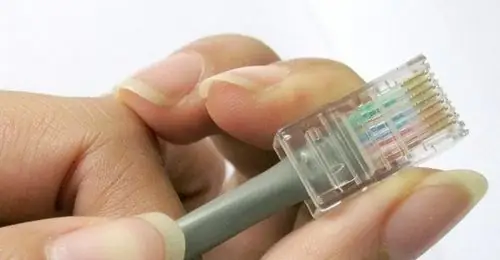

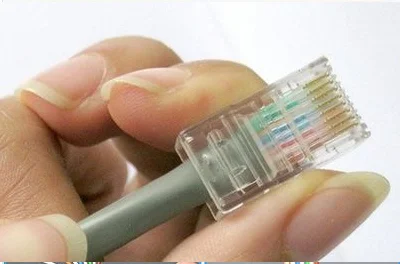

顺序排列好而且拉直后，我们需要先用压线钳的剪线刀把线缆顶部裁剪整齐，然后把整理好的线缆插入水晶头内。需要注意的是要将水晶头有针脚的一方向上，使方形孔一端对着自己。此时，最左边的是第1脚，最右边的是第8脚，其余依次排列。插入的时候需要注意缓缓地用力把4根线缆同时插入RJ-45头内对应的4个线槽中，一直插到线槽的顶端。

第四步:压制

确认无误之后就可以把水晶头插入压线钳中间的压线槽内进行压线了。把水晶头插入后，用力握紧压线钳，只要听到轻微的“啪”的一声即可。这一过程使得水晶头凸出在外面的针脚全部被压入水晶头内了。压制好A端后，采用同样的 *** 即可完成B端的 *** 。

验收:测试网线

*** 好网线后，除了可以连接到电脑上测试是否工作正常外，我们还可借助网线测试仪来进行测试。我们以大家使用得非常多的“能手”网线测试仪为例。

把在RJ-45两端的接口插入测试仪的两个接口之后，打开测试仪，可以看到测试仪上的两组指示灯都在闪动。我们可以看到其中一端按1、2、3、6的顺序闪动绿灯，而另外一侧则会按照3、6、1、2的顺序闪动绿灯。以上信息表示网线 *** 成功，可以进行数据的发送和接收。

如果出现红灯或黄灯，就说明存在接触不良等现象，此时更好先用压线钳压制两端水晶头一次，再测，如果故障依旧存在，就得检查一下芯线的排列顺序是否正确。如果芯线顺序错误，那么就应重新进行 *** 。

提示:如果测试的线缆为直通线缆的话，测试仪上的8个指示灯应该依次闪烁。如果线缆为交叉线缆的话，其中一侧同样是依次闪烁，而另一侧则会按3、6、1、4、5、2、7、8这样的顺序闪烁。如果芯线顺序一样，但测试仪仍显示红色灯或黄色灯，则表明其中肯定存在对应芯线接触不好的情况。此时就需要重做水晶头了。

看了以上的4芯网线的 *** *** ，你一定有恍然大悟的感觉!的确，4芯网线与传统8芯网线相比并没有太特殊的地方，只是我们更深入地琢磨了网线的工作原理，把多余无用的东西撇开了，这样在 *** 网线时可以大大提高我们的工作效率，还可以减少因为压制错误导致水晶头损坏的额外支出，何乐而不为呢?

接法二：

前几天公司一台电脑突然连接不上网了，检查了一下发现是线路不通，网线头子也换了几个，还是不能联通，发现其中的绿白线不能通，后来想过换根网线，但是工程量比较大，记得前段时间听一个做弱电的朋友说他们做家装的时候，连接网线只用四根网线，其余四根可以分出来做 *** 线来用，就在网上找了下接线的 *** ：
其实很简单，只要RJ45两头的1、2、3、6接口对应接线就可以了，为了不破坏双绞关系,可以采用这样分法：
之一组:两头都打成橙白,橙,绿白,空,空,绿,空,空
第二组:两头都打成棕白,棕,蓝白,空,空,蓝,空,空
采用这种 *** 后，既接通了 *** ，还留出来一组可以接一个 *** （除去不能用的绿白线），这样的接法虽然可以用，但是不建议这样的接法，在条件允许情况下还是按照国标接好，这样线路比较稳定，正确的国标是这样的：
接线标准（国标）
T568A 绿白绿橙白蓝蓝白橙棕白棕
T568B 橙白橙绿白蓝蓝白绿棕白棕

详细出处参考：http://www.***.net/hardware/other/43277_2.html

网线水晶头接法图解是什么样的？

常用网线的水晶头线序:

标准586B：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕

网线水晶头接法步骤：

1、用压线钳将网线的胶皮剪掉长约2cm即可。

2、按照标准586B标准线序把网线排列好，如下图。

3、把8股线末端剪齐。将水晶头有塑料弹簧片的一端向下，有金属针脚的一端向上，把整齐的8股线插入水晶头，并使其紧紧的顶在顶端。

4、把水晶头插入8P的槽内，用力的握紧压线钳即可!

扩展资料：

为了保持更佳的兼容性，普遍采用EIA/TIA 568B标准来 *** 网线。

注意：在整个 *** 布线中应该只采用一种网线标准。如果标准不统一，几个人共同工作时准会乱套；更严重的是施工过程中一旦出现线缆差错，在成捆的线缆中是很难查找和剔除的。强烈建议统一采用568B标准。

事实上10M、100M以太网的网线只使用 1、2、3、6编号的芯线传递数据，即1、2用于发送，3、6用于接收，按颜色来说：橙白、橙两条用于发送；绿白、绿两条用于接收；4、5，7、8是双向线。

1000M网卡需要使用四对线，即8根芯线全部用于传递数据。

参考资料：百度百科—双绞线序

下面分享相关内容的知识扩展:

四根网线接法的1.2.3.6用这四根线插在1.2.3.6.的水晶接头的口里

在半双工模式下，只需接4根线，参照T568B标准，一般使用1 、2、3、6 线序位置上的四根线，即：白橙、橙、白绿、绿四根线,分别对应水晶头的1 、2、3、6四个线序位置；也就是把蓝色和棕色两对线去掉，水晶头上本来插蓝色和棕色线的位置空出来，包括白兰和白棕的位置也空着。
在这个模式下，白橙、橙用于传送资料，白绿、绿用于接收资料，4根线，每根线都要接好，否则不通，空出来的四根线可以用来接 *** 线。

网线，其中一根的网线的水晶插头是八根线，还有一根的水晶插头是,四根线的

线序一样么，双绞线主要有直通和交叉两种，我们上网实际只用到8根线里的两组即4根，有时直通线上不了，只能用交叉线，比如两个 *** 卡相连就只能用交叉线．

你比较一下两条线是不是一样的

室内插座网线四根接法

网线的四根线分别卡到插座的1236这4个节点，注意，12用一对双绞线，36用一对双绞线。
网线两端接法一样即可。

四根网线与模组的接法

具体步骤如下：
步骤1：将墙内网线(或者槽线)，用专用的剥线钳或者压线钳的剥线刀在离线头10厘米长左右(也可以长一点，方便后面压线)的地方将网线表皮去掉(不要伤到金属线路)。
步骤2：分线，用打线钳逐根按进网线插座的金属卡槽内。
注意：
1.有的网线是四根白和橙绿蓝棕主色线缠绕，而不是白色和其他色系的混合的白线和主色线缠绕，所以要留心每一组两根线放好后，再拆其他的线，否则，四根白线你无法知道哪一根是白橙、白蓝、白绿、白棕。
2.每次分离后，先不要压线，等所有的线路都放置好，同一使用打线钳，逐根打线。
3.打线钳有内外之分，外侧较长，打下去之后会切掉外侧多余的线路，所以，如果不小心将外侧放在了网线插座的内侧则会裁断网线。
步骤3：把多余的线条剪掉后，将打好线的资讯模组装到86盒面板上。好的网线插座后面还有护线卡，这样可以保护轻微的拖拽网线时，不至于脱落。但多数是没有护线卡保护网线插座的，所以在往墙内和插座面板上放置网线插座的时候要小心，不要拽拉网线。

我家网线两根插座是四根线的怎么连线法？

明白了，但下次希望你能买多一条网线，一般的网线都是已经装上两个插头的：正线，即直通线，标准568B）：两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
反线，即交*线，（568A）：一端为正线的线序，另一端为从左至右：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
以下是各种装置的连线情况下，正线和反线的正确选择。其中HUB代表集线器，SWITCH代表交换机，ROUTER代表路由器：PC-PC:反线PC-HUB:正线
HUB-HUB普通口:反线
HUB-HUB级连口-级连口：反线
HUB-HUB普通口-级连口：正线
HUB-SWITCH:反线
HUB(级联口）-SWITCH:正线
SWITCH-SWITCH:反线
SWITCH-ROUTER:正线
100BaseT连线双绞线，以100Mb/S的EIA/TIA 568B作为标准规格。

网线水晶头接四根线路由器指示灯不亮

如果wan灯不亮，说明是wan介面处的网线没有连线好（假如连线的"猫"，检查电源是否开启），可以根据说明书重新设定一线路由！
第二种可能就是路由器坏了，仔细排查线路有没有什么故障，也要检查网线问题，路由器wan口灯不亮，说明猫上LAN口下来的网线根本就没有和路由接通，也就是网线或者水晶头问题（也有可能是路由器问题）。
