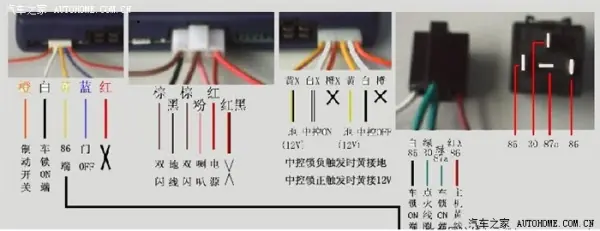

防盗器一般都是有9根可以有的线,分别是红1\黑2\黄2\绿1\灰1\白1\黑白
红:的是正极一般接电池上的正级或接线路上的一根正级都可
黑:接打铁或是负级
黄:转向灯上的分别是左右各一
绿:为启动有的,接启动继电器上的主动线上
灰:是熄火线接电点器上的灰线
白:为点好锁上开关接点火锁的白线
黑白:是接点器的黑白线这是防盗器的最关键的是点火的连接点啊 。
如果没有这根线不通是启动不了车的。
安装程序
1、在安装前确认原车是否有中控锁
如有：判断它是哪种触发形式。在安装防盗器的时候就可按照“安装电路图”中的“中控锁接线图”进行接线。
注意：若判断不定，则按照“中控锁接线图”中的正负触发进行连接，确保中控锁正常工作。
如没有：则需加装中控锁。
2、确定安装位置
拆下仪表台下端装饰板，确定车内系统主机、防盗主机、天线和咪头等部件的安装位置（一定要达到安装补充说明的距离要求），注意防尘、防水。为分配接线打好基础。
3、查线、接线、线路布置
查线：查出安装电路图中所需连接的线路
分布线路：分布线路时导线应尽量隐蔽、美观，接点到主机之间的距离要预留稍长一些。
接线：每测出一根线路，在确保无误的前提下连接一根，避免接错。
接线的要求：接头连接紧密，避免虚接，用绝缘胶布包好。此工序整个安装过程中最重要的一步。如果连线接错，轻则防盗器无法使用，重则烧毁车内的元器件，使车辆无法正常使用，甚至酿成火灾。
4、查线 ***
连接本防盗器需要查出车内的线路有如下几条：正电、ACC、锁头ON线、转向灯线、脚刹开关线、门边触点开关线、中控锁信号线。
正电：
拔出钥匙，电笔一端搭铁，另一端在锁头引线上测试。电笔指示灯常亮的便是正电。
ACC线：
将锁头钥匙打到ACC处，用电笔在锁头引线上测试，电笔指示灯亮，钥匙关掉后，指示灯灭，此根连线即为ACC线。
锁头ON线：
将锁头钥匙打到ON处，用电笔在锁头引线上测试，电笔指示灯亮，然后起动发动机，会发现电笔指示灯，会明显的灭一下，然后又亮起来。将此跟线断掉，发动机熄火，此根连线即为ON线。
转向灯线：
把钥匙打到ON档，打开某一转向灯开关。然后用电笔在转向灯开关下的线束上查找（有少量车型需在保险盒附近查找），如果电笔指示灯随着转向灯开和关一亮一灭，此线即为转向灯线，同理查找另一根转向灯线。
脚刹开关线：
此线一般在脚刹上方的触点开关处可查到。一根为常通的正电，另一根为在踩下脚刹后才有电到的线是脚刹开关线。
门边触点开关线：
将驾驶位的门打开，其它门关闭。电笔夹子端接车内正电，另一端测试门边开关的线束。用手按住门边的触点，一开一关。随着门边触点的开关，电笔指示灯和车内的照明灯一亮一灭。此线即为门边触点线。
中控锁信号线：
电笔一端接地，另一端测试线束中的线路（线束一般在驾驶位门边附近），反复测试，四门的锁随着电笔指示等的亮和灭，一开一关。即为信号线。
5、安装系统主机
在以上所有线路连接完成后，按照安装接线图最后确认，无误后，连接系统负电（搭铁线）。此线更好自己找一搭铁螺丝连接。所有线束包扎完毕。将系统主机和防盗主机连接。将准备好的 *** 卡插入系统主机的插槽，打开SIM卡内置的电源开关。
6、测试
先利用手机或座机按照说明书的 *** 操作内容对系统主机的 *** 操作进行设置：设置报警 *** 、紧急报警 *** 。然后进行测试，将所有功能演示一遍，确认无误后。将所有系统部件固定在车内隐蔽处；还原所拆的汽车内饰件。最后再进行整机测试，无误后，完成安装过程。
