交换机怎么配置呀?

让两台不在同一网段的机子可以相互防问,如何配置?能一步步的写下来就更好了.
我是想学习交换机的配置,只是初学者,请高人指教,非常感谢.

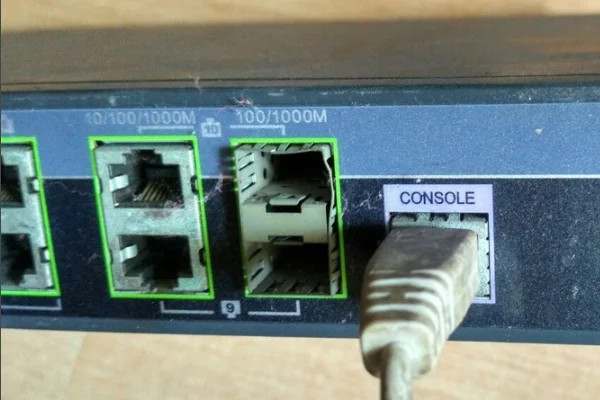

1、将USB转串口网口数据线一头插入交换机前面板的“consel”口，另一头插入电脑的USB接口连接好。

2、找到电脑系统桌面左下角“开始”/“附件”/“通讯”/“超级终端”如下图。

3、点击“超级终端”出现下图，简单随意命好记的名数字或英文字母，单词。

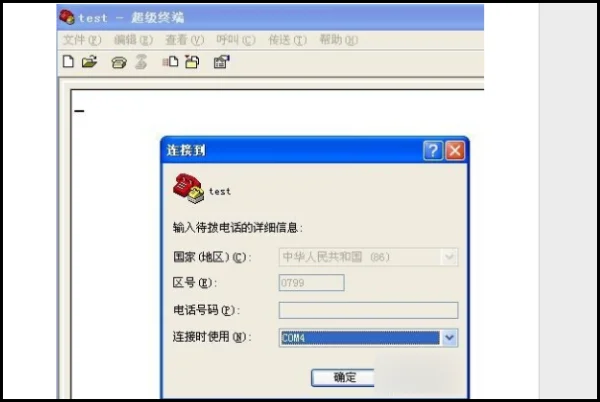

4、然后点下一步，出现下图内容，主要有显示交换机所接的串口COM4，据你接的USB口不同不同，一般自动检测端口不需设置，直接点击“下一步”

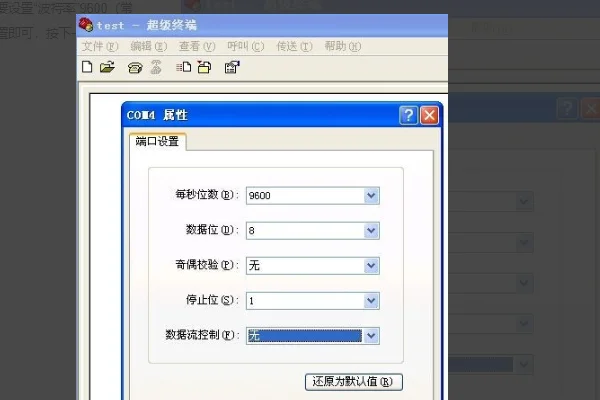

5、然后到了下图，主要设置“波特率”9600（常用），其它如图设置即可，按下一步。

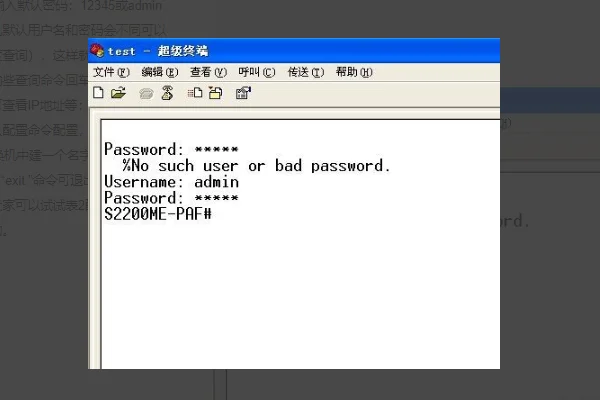

6、等10秒钟按回车键，输入用户名:admin回车，输入默认密码：12345或admin（不同交换机默认用户名和密码会不同可以问厂家或百度查询），这样就进入到配置界面了。

交换机如何配置？最详细交换机配置步骤

交换机已经十分普遍了，掌握交换机的配置 *** 十分重要，因为交换机使用熟练后可以为我们带来很大的便利，那么交换机如何配置？下面我们将为大家带来最详细交换机配置步骤，希望能够帮助到大家。
交换机如何配置？
交换机配置第1步：单击“开始”按钮，在“程序”菜单的“附件”选项中单击“超级终端”，弹出操作界面。
交换机配置第2步：双击“Hypertrm”图标，弹出对话框。这个对话框是用来对立一个新的超级终端连接项。
交换机配置第3步：在“名称”文本框中键入需新建超的级终端连接项名称，这主要是为了便于识别，没有什么特殊要求，我们这里键入“Cisco”，如果您想为这个连接项选择一个自己喜欢的图标的话，也可以图标栏中选择一个，然后单击“确定”按钮，弹出对话框。
交换机配置第4步：在“连接时使用”下拉列表框中选择与交换机相连的计算机的串口。单击“确定”按钮，弹出对话框。
交换机配置第5步：在“波特率”下拉列表框中选择“9600”，因为这是串口的更高通信速率，其他各选项统统采用默认值。单击“确定”按钮，如果通信正常的话就会出现类似于如下所示的主配置界面，并会在这个窗口中就会显示交换机的初始配置情况。
Catalyst1900ManagementConsole
Copyright(c)CiscoSystems，Inc。1993-1999
Allrightsreserved。
StandardEditionSoftware
Ethernetaddress：00-E0-1E-7E-B4-40
PCANumber：73-2239-01
PCASerialNumber：SAD01200001
ModelNumber：WS-C1924-A
SystemSerialNumber：FAA01200001
UserInterfaceMenu
[M]Menus//主配置菜单
[I]IPConfiguration//IP地址等配置
[P]ConsolePassword//控制密码配置
EnterSelection：//在此输入要选择项的快捷字母，然后按回车键确认
至此就正式进入了交换机配置界面了，下面的工作就可以正式配置交换机了。
交换机配置第6步：进入配置界面后，如果是之一次配置，则首先要进行的就是IP地址配置，这主要是为后面进行远程配置而准备。IP地址配置 *** 如下：
在前面所出现的配置界面“EnterSelection：”后中输入“I”字母，然后单击回车键，则出现如下配置信息：
TheIPConfigurationMenuappears。
Catalyst1900-IPConfiguration
EthernetAddress：00-E0-1E-7E-B4-40
[I]IPaddress
[S]Subnetmask
[G]Defaultgateway
[B]ManagementBridgeGroup
[M]IPaddressofDNSserver1
[N]IPaddressofDNSserver2
[D]Domainname
[R]UseRoutingInformationProtocol
-------------Actions-------------------
[P]Ping
[C]ClearcachedDNSentries
[X]Exittopreviou *** enu
EnterSelection：
在以上配置界面最后的“EnterSelection：”后再次输入“I”字母，选择以上配置菜单中的“IPaddress选项，配置交换机的IP地址，单击回车键后即出现如下所示配置界面：
EnteradministrativeIPaddressindottedquadformat(***.***.***.***)：//按“***.***.***.***”格式输入IP地址
Currentsetting===0.0.0.0//交换机没有配置前的IP地址为”0.0.0.0“，代表任何IP地址
Newsetting===//在此处键入新的IP地址
如果你还想配置交换机的子网掩码和默认网关，在以上IP配置界面里面分别选择”S“和”G“项即可。现在我们再来学习一下密码的配置：
在以上IP配置菜单中，选择”X“项退回到前面所介绍的交换机配置界面。
输入”P“字母后按回车键，然后在出现的提示符下输入一个4-8位的密码(为安全起见，在屏幕上都是以”*“号显示)，输入好后按回车键确认，重新回到以上登录主界面。
在你配置好IP和密码后，交换机就能够按照默认的配置来正常工作。如果想更改交换机配置以及监视 *** 状况，你可以通过控制命令菜单，或者是在任何地方通过基于WEB的Catalyst1900SwitchManager来进行操作。
以上就是小编为您带来的交换机如何配置？最详细交换机配置步骤的全部内容。

下面分享相关内容的知识扩展:

路由器与交换机的核心设置，助你轻松驾驭 *** 世界

路由器与交换机是 *** 中不可或缺的设备，它们的正确设置对于 *** 的稳定运行至关重要。本文将为你介绍路由器与交换机的核心设置，助你轻松驾驭 *** 世界。
🔍确认设备型号
不同品牌和型号的路由器与交换机有各自独特的接口和设置，认清你所用设备，避免配置误区。
🌐探索 *** 架构
清晰了解你的 *** 布局（如星型、树型、环型等），有助于精准配置路由器与交换机。
💻IP地址与子网掩码
为你的 *** 设定IP地址和子网掩码，确保路由器与交换机能准确识别和运行 *** 。
🌐NAT（ *** 地址转换）
调整NAT设置，使路由器与交换机能顺畅执行数据转发和过滤。
🗺️路由表
合理配置路由表，让路由器准确查找路由并顺利转发数据。
🔒ACL（访问控制列表）
配置ACL，确保只有授权的用户和计算机可以访问 *** 资源。
🌐远程登录
设置远程登录，让你身处任何地方都能通过 *** 远程登录路由器进行配置。
🔧其他基础设置
启动或关闭路由器、重新启动等基础操作，确保 *** 正常运行。

高分悬赏交换机配置不懂的别进直接给分

在线等！！之一个写好了的，直接给分！！我用的是小凡交换机模拟器，按如下要求配置，详细步骤。条件：交换机一个，默认VLAN除外，还划分了VLAN2和VLAN3，VLAN2里包含PC1和2，VLAN3里... 在线等！！
之一个写好了的，直接给分！！
我用的是小凡交换机模拟器，按如下要求配置，详细步骤。
条件：交换机一个，默认VLAN除外，还划分了VLAN2和VLAN3，VLAN2里包含PC1和2，VLAN3里包含PC4和5。
按以下步骤怎么做
1。启动SWITCH《虚拟的小凡3640》，给PC设置IP，验证连通性《只需要写一个范例》
2。在SWITCH上划分VLAN2和VLAN3，分别命名
3。按条件将各端口接如各VLAN中
4。验证个PC在VLAN中的连通

只需写范例，写下关键示例就可以了！！
要详细的！！

在线等！！
之一个写好了的，直接给分！！
请按照里面的1234顺序写下示例

如果PC是用路由器模拟的，要先进入PC1、2、4、5关闭路由功能
Router1>en
Router1#conf t
Router1(config)#no ip routing //关闭路由功能
Router1(config)#int f0/0 //进入连接交换机的端口设置IP
Router1(config-if)#ip add 192.168.1.1 255.255.255.0
其他的IP设置你应该会吧

Switch#config t
Switch(config)#vlan 2 //创建vlan2
Switch(config-vlan)#name VL2 //给vlan2命名
Switch(config)#vlan 3 //创建vlan3
Switch(config-vlan)#name VL3 //给vlan3命名
Switch(config-vlan)#exit
Switch(config)#int f0/1 //进入连接PC1的交换机端口
Switch(config-if)#switchport mode access //把该端口设置为接入端口
Switch(config-if)#switchport access vlan 2 //把该端口划分到VLAN2中
Switch(config-if)#int f0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 2
Switch(config-if)#int f0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 3
Switch(config-if)#int f0/4
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 3
Switch(config-if)#exit

配置三层交换机：
Switch(config)#ip routing //开启三层交换机的路由功能
Switch(config)#router ospf 10 //设置路由协议
Switch(config)#int vlan 2 //配置vlan的网关
Switch(config-if)#ip add 192.168.1.6 255.255.255.0
Switch(config-if)#int vlan 3
Switch(config-if)#ip add 192.168.2.6 255.255.255.0
这样就OK了，要vlan间通信必须有一台三层交换机或者是路由器，否则vlan间无法通信，我上面写的是三层交换机的配置

Cisco交换机配置802.1x & mac，验证域账号，动态分配VLAN

#全局配置

switch#config terminal

switch(config)#aaa new-model #启用aaa认证

switch(config)#dot1x system-auth-control #全局启用dot1x认证

#配置radius-server模板

switch(config)#radius server XXX_rd

Switch(config-radius-server)#address ipv4 10.0.24.18 auth-port 2812 acct-port 2813

Switch(config-radius-server)#key wkGKXGbZHjYhYmRzH #指定主Radius服务器地址、通信密钥和端口

Switch(config-radius-server)#exit

#配置 aaa group

switch(config)#aaa group server radius XXX_rg

Switch(config-sg-radius)#server name XXX_rd

Switch(config-sg-radius)#exit

#配置aaa认证方案

switch(config)#aaa authentication dot1x default group XXX_rg #配置802.1x认证使用radius服务器数据库

switch(config)#aaa authorization network default group XXX_rg #配置802.1x *** 授权使用radius服务器。

switch(config)#aaa accounting update periodic 6 #配置启用计费更新报文发送

#配置启用 radius 计费

switch(config)#aaa accounting dot1x default start-stop group XXX_rg

switch(config)#aaa accounting network default start-stop group XXX_rg

switch(config)#radius-server attribute 8 include-in-access-req #配置交换机携带终端 IP 地址

#配置端口

switch(config)#int g1/0/6 #进入需要开启802.1x认证的端口，如果需要进入多个端口，可以用指令：int range g1/0/1 - 3，表示进入端口1-3

switch(config-if)#switchport mode access #设置端口模式为访问模式

switch(config-if)#authentication port-control auto #部分思科ios没有该命令，用dot1x pae authenticator代替

switch(config-if)#dot1x port-control auto #端口开启dot1x认证

switch(config-if)#authentication host-mode multi-auth #设置端口接入模式为多认证模式，此时允许多个用户分别接入认证

switch(config-if)#exit

#开启MAB认证

switch(config)#int g1/0/6

switch(config-if)#mab #开启MAB认证

switch(config-if)#dot1x timeout tx-period 10 #配置超时进行mab认证的时间注意:这里如果配置10秒则进行mab认证时间为 10 * 3

switch(config-if)#dot1x max-reauth-req 2

switch(config-if)#exit

#开启逃生vlan

switch(config)#int g1/0/6

switch(config-if)#authentication event server dead action reinitialize vlan 101

switch(config-if)#exit

#开启 guest-vlan

switch(config)# dot1x guest-vlan supplicant #开启允许 802.1x 客户端进入 guest-vlan

#端口下配置 guest-vlan

switch(config)#int g1/0/6

switch(config-if)#authentication event no-response action authorize vlan 101

switch(config-if)#exit

#开启 coa

switch(config)#aaa server radius dynamic-author

switch(config-locsvr-da-radius)#client 10.0.24.18 server-key wkGKXGbZHjYhYmRzH

switch(config-locsvr-da-radius)#exit
