超五类双绞线与五类双绞线有什么区别
"超五类"指的是超五类非屏蔽双绞线(UTP—UnshieldedTwistedPair)非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别.
超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。
超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。裸铜线径为0.51mm（线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。
虽然超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。因此，通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。如果不准备以后将 *** 升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。
最明显的区别是标有“CAT5”的字样时说明为5类双绞线、"5E"字样的为超5类。
超五类双绞线怎样
因为超五类双绞线具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网(1000Mbps)。 怡网双绞线"超五类"指的是:超五类非屏蔽双绞线(UTP-Unshielded Twisted Pair) 非屏蔽双绞线电缆是由多对双绞线和一个塑料护套构成。五类是指国际电气工业协会为双绞线电缆的传输频率为100MHz(支持双工应用)。类型双绞线常见的有Cat.3(3类线)，Cat.5(5类线)、Cat.5e(超5类线)、Cat.6(6类线)，以及目前的Cat.6A(6A类线)、Cat.7(7类线)及Cat.8(8类线)等，最明显的区别是前者导体线 双屏蔽超五类缆(S-FTP)4P*24AWG径细而后者线径粗，简介如下: Cat.1:传输更高速率为100kHz的语音信号，用作扬声器电缆、门铃电缆、报警器电缆等。不适用于 *** 或数字语音用途。 Cat.2:传输更高速率为4MHz的信号，用于模拟或数字信号，不适用于 *** 用途。 Cat.3:传输更高速率为16MHz的信号，用于10Base-T以太网或数字语音用途。 Cat.4:传输更高速率为20MHz的信号，因其价格与五类相差无几但传输频率低，所以很少使用。 Cat.5:传输更高速率为100MHz的信号，使用广泛。 Cat.5e:传输更高速率为100MHz的信号，一种拥有比Cat.5更好性能的电缆，改善了诸如NEXT、PS-ELFEXT、Atten等指标，支持双工应用。 Cat.6:传输更高速率为250MHz的信号，一种很有前途的电缆。 Cat.6A:超六类电缆，性能比六类很明显提升。 Cat.7:传输更高速率为600MHz的信号，一种很有前途的ISO/IEC电缆标准。 Cat.8:为适应SOHO一族家庭办公与公司之间的信息沟通而产生的电缆，一般为SSTP结构，每一对有屏蔽，多对绞合之后还有一总屏蔽，特点为使用长度短，一般不超过50m，通过它可以将 *** 、计算机、数据传输、图像传输、图像、卫星传输(通讯)、普通电视、数字电视等信息、音频、视频信号的传输全部解决。称为:宽带传输的数据电缆。 怡网双绞线超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。 非屏蔽超五类双绞线也是采用4个绕对和1条撕裂绳(rip cord)，线对的颜色与五类双绞线完全相同，分别为白(橙)/橙、白(绿)/绿、白(蓝)/蓝、白(棕)/棕。标称裸铜(BC)线径为0.51mm(线规为24AWG)，绝缘线径为0.9mm左右，UTP电缆直径一般为5mm。 网线怡网网线虽然超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。网线怡网网线因此，通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。如果不准备以后将 *** 升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。 怡网双绞线最明显的区别是标有“CAT5”的字样时说明为5类双绞线、"CAT.5e"字样的为超5类双绞线。 产品标准:TIA/EIA 568B.2-1 Category 6，ISO/IEC 11801:Class E，EN50173:Category 6。 产品认证:中国国内在泰尔认证中心的TLC(相当于原来的产品入网认证)。
主要用途超五类双绞线主要用于通信公司或者 *** 公司部署户外短距离链接。 普通五类线更大有效通信距离为100M，超五类可以更大通信距离为300M。并且外面的保护层使用寿命比普通五类线长很多。 多数的从小区网关或者整楼网关中连接到你的路由器或者交换器的线就是超五类线。选择怡网双绞线也是一种不错的选择
相关内容扩展阅读:
普通五类双绞线，实现千兆传输，如何 *** ？
本人有一台千兆网卡的电脑，和一个百兆网口的宽带猫，想用千兆网线来连接，不知是否可以？可以的话，如何 *** 网线？

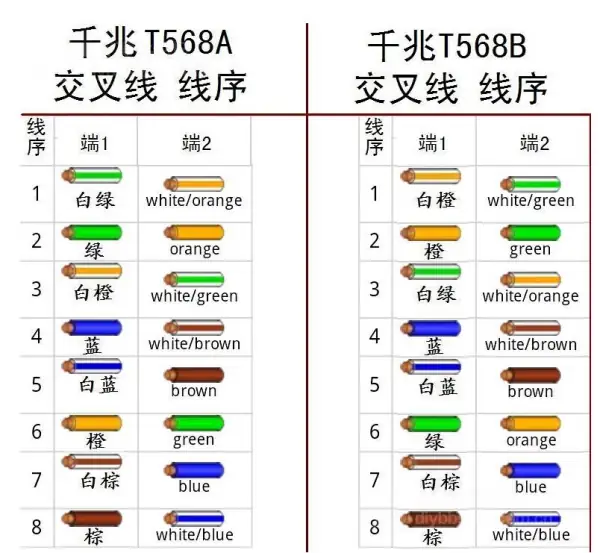

千兆网线做法跟百兆类似，只不过百兆使用1、2、3、6四芯，而千兆网线将8芯全部占用，具体线芯排列如下图所示。（下列是两种交叉线的做法，直连线跟百兆做法一样，两端一一对应即可）
五类双绞线每一芯更大允许通过电流是多少?
想用双绞线的几个空闲的芯线为设备供电,不知道更大允许通过多大的电流.
这么应用是不符合标准要求的，不过也不是不可以。按现在1元钱1米的线的质量来说吧，10米以内更大1安培，电压不要超过36伏，否则就不安全了。另外，你把线挪做他用了，五类线就不能工作在100兆了，只能工作在10兆。
什么叫五类四对对绞电缆是不是5根网线?
超五类双绞线介绍
超五类双绞线介绍
“技术资讯”中技术文章是优特普为方便读者学习交流而收集，均不代表优特普观点，技术文章中任何技术参数和论点均由撰文作者本人负责，优特普不对数据正确性进行验证。优特普感谢网友对此栏目热心支持，由衷敬佩文章原作者辛勤劳作，侵犯了您版权，请及时通知我们，我们将立即从网上删除此文章。
【技术文章】
这几天看到有蛮多人对双绞线各种技术问题存认识不足和误区。以解决大家疑惑和反复题问，特编写此贴，希望对大家进一步了解、认识超五类双绞线（网线）及其标准和电气原理带来帮助。
一、首先，让我们来具体认识一下什么是双绞线
I
1、双绞线：作为一种传输介质它是由二根包着绝缘材料细铜线按一定比率相互缠绕而成。
图为超五类双绞线，由四对相互缠绕线对构成，共八根线。
2、为什么要把二根线双绞？
这种相互缠绕改变了电缆原有电子特性。这样可以减少自身串扰，也可以更大程度上防止其它电缆上信号对这对线缆上干扰。
3、双绞线分类：
1)双绞线按其绞线对数可分为：2对，4对，25对。（如2对用于 *** ，4对用于 *** 传输，25对用于电信通讯大对数线缆）
2)按是否有屏蔽层可分为：屏蔽双绞线（STP）与非屏蔽双绞线（UTP）两大类。
3)按频率和信噪比可分为：3类，4类，5类和超5类。现很多方已经用上了六类线七类线。用计算机 *** 通信方面至少是3类以上。以下列出各类线说明：
一类：主要用于传输语音（一类标准主要用于八十年代初之前 *** 线缆），不用于数据传输。
二类：传输频率为1MHz，用于语音传输和更高传输速率4Mbps数据传输，常见于使用4Mbps规范令牌传递协议旧令牌网。.I"
三类:指目前ANSI和EIA/TIA568标准中指定电缆。该电缆传输频率为16MHz,用于语音传输及更高传输速率为10Mbps数据传输，主要用于10base-T
四类:该类电缆传输频率为20MHz,用于语音传输和更高传输速率16Mbps数据传输，主要用于基于令牌局域网和10base-T/100base-T。
五类:该类电缆增加了绕线密度,外套一种高质量绝缘材料,传输频率为100MHz,用于语音传输和更高传输速率为100Mbps数据传输，主要用于100base-T和10base-T *** ，这是最常用以太网电缆。
4、双绞线性能指标双绞线,用户最关心是表征其性能几个指标。这些指标包括衰减、近端串扰、阻抗特性、分布电容、直流电阻等。
(1)衰减.60
衰减(Attenuation)是沿链路信号损失度量。衰减与线缆长度有关系,长度增加,信号衰减也随之增加。衰减用"db"作单位,表示源传送端信号到接收端信号强度比率。衰减随频率而变化,,应测量应用范围内全部频率上衰减。
(2)近端串扰+:
串扰分近端串扰和远端串扰(FEXT),测试仪主测量NEXT,存线路损耗,FEXT量值影响较小。近端串扰(NEXT)损耗是测量一条UTP链路中从一对线到另一对线信号耦合。UTP链路,NEXT是一个关键性能指标,也是最难精确测量一个指标。信号频率增加,其测量难度将加大。
二、超五类非屏蔽双绞线
超五类双绞线介绍
“技术资讯”中技术文章是优特普为方便读者学习交流而收集，均不代表优特普观点，技术文章中任何技术参数和论点均由撰文作者本人负责，优特普不对数据正确性进行验证。优特普感谢网友对此栏目热心支持，由衷敬佩文章原作者辛勤劳作，侵犯了您版权，请及时通知我们，我们将立即从网上删除此文章。
【技术文章】
这几天看到有蛮多人对双绞线各种技术问题存认识不足和误区。以解决大家疑惑和反复题问，特编写此贴，希望对大家进一步了解、认识超五类双绞线（网线）及其标准和电气原理带来帮助。
一、首先，让我们来具体认识一下什么是双绞线
I
1、双绞线：作为一种传输介质它是由二根包着绝缘材料细铜线按一定比率相互缠绕而成。
图为超五类双绞线，由四对相互缠绕线对构成，共八根线。
2、为什么要把二根线双绞？
这种相互缠绕改变了电缆原有电子特性。这样可以减少自身串扰，也可以更大程度上防止其它电缆上信号对这对线缆上干扰。
3、双绞线分类：
1)双绞线按其绞线对数可分为：2对，4对，25对。（如2对用于 *** ，4对用于 *** 传输，25对用于电信通讯大对数线缆）
2)按是否有屏蔽层可分为：屏蔽双绞线（STP）与非屏蔽双绞线（UTP）两大类。
3)按频率和信噪比可分为：3类，4类，5类和超5类。现很多方已经用上了六类线七类线。用计算机 *** 通信方面至少是3类以上。以下列出各类线说明：
一类：主要用于传输语音（一类标准主要用于八十年代初之前 *** 线缆），不用于数据传输。
二类：传输频率为1MHz，用于语音传输和更高传输速率4Mbps数据传输，常见于使用4Mbps规范令牌传递协议旧令牌网。.I"
三类:指目前ANSI和EIA/TIA568标准中指定电缆。该电缆传输频率为16MHz,用于语音传输及更高传输速率为10Mbps数据传输，主要用于10base-T
四类:该类电缆传输频率为20MHz,用于语音传输和更高传输速率16Mbps数据传输，主要用于基于令牌局域网和10base-T/100base-T。
五类:该类电缆增加了绕线密度,外套一种高质量绝缘材料,传输频率为100MHz,用于语音传输和更高传输速率为100Mbps数据传输，主要用于100base-T和10base-T *** ，这是最常用以太网电缆。
4、双绞线性能指标双绞线,用户最关心是表征其性能几个指标。这些指标包括衰减、近端串扰、阻抗特性、分布电容、直流电阻等。
(1)衰减.60
衰减(Attenuation)是沿链路信号损失度量。衰减与线缆长度有关系,长度增加,信号衰减也随之增加。衰减用"db"作单位,表示源传送端信号到接收端信号强度比率。衰减随频率而变化,,应测量应用范围内全部频率上衰减。
(2)近端串扰+:
串扰分近端串扰和远端串扰(FEXT),测试仪主测量NEXT,存线路损耗,FEXT量值影响较小。近端串扰(NEXT)损耗是测量一条UTP链路中从一对线到另一对线信号耦合。UTP链路,NEXT是一个关键性能指标,也是最难精确测量一个指标。信号频率增加,其测量难度将加大。
二、超五类非屏蔽双绞线
