一般水晶头的接法

网线有两种做法，一种是交叉线，一种是平行线。本文将介绍两种做法的具体接法和标准。
🔀交叉线的做法
交叉线的做法是：一头采用568A标准，一头采用568B标准。568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕；568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。你可以注意下，两种做法的差别就是橙色和绿色对换而已。如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑。
🔍平行线的做法
平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法）。如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机。
📏标准规范
568A跟568B是一个标准，要求整个链路采用同一标准。定义了网线中每一根线的功能（例如1236走数据交换、45走语音信号。7、8预留）。
💡注意事项
市场上有些便宜劣质网线取巧的诀窍就是1236用铜芯。4578用铜包铝或是铁丝。这种线如果想你们公司这样做法，第6芯蓝线就可能用到铁丝，影响 *** 数据传输。

6类水晶头怎么接法？

6类网线水晶头有两种接法，一种是直通互联法，一种是交叉互联法。如果连接的双方地位不对等的，则使用平行(直通)线，例如电脑连接到路由器或交换机。如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑。

1、交叉线的做法是：一头采用568A标准，一头采用568B标准。

2、平行(直通)线的做法是：两头同为568A标准或568B标准。

T568A的接法：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕

T568B的接法：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

扩展资料：

虽然双绞线有4对8条芯线，但实际上在 *** 中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。

网线水晶头 *** *** ：

1、用压线钳将网线的胶皮剪掉长约2cm即可。

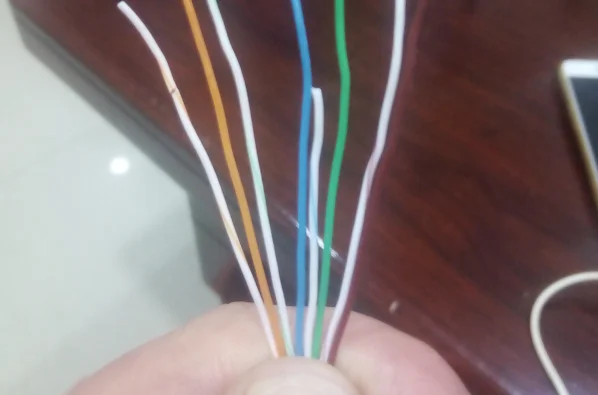

2、按照标准线序把网线排列好

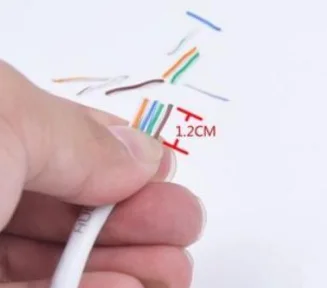

3、把8股线末端剪齐。

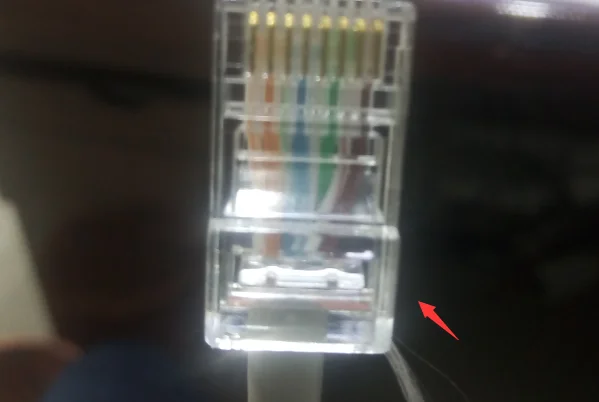

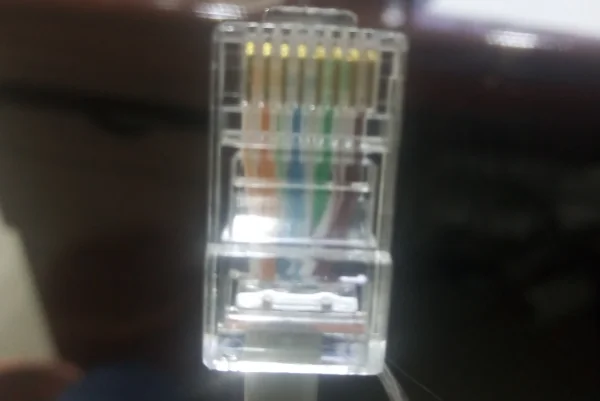

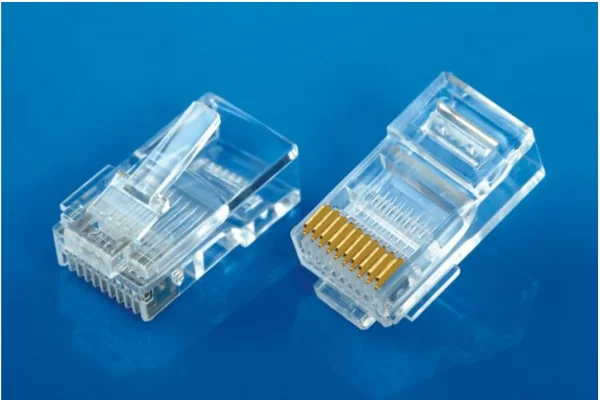

4、将水晶头有塑料弹簧片的一端向下，有金属针脚的一端向上，把整齐的8股线插入水晶头，并使其紧紧的顶在顶端。

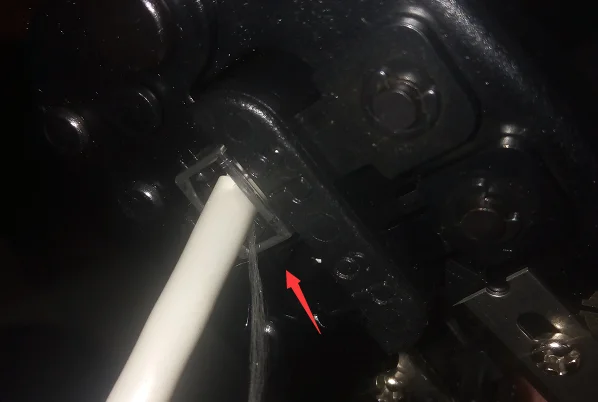

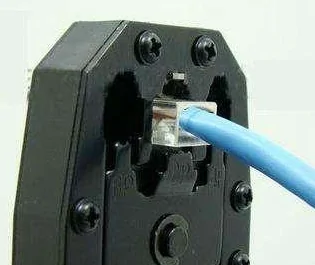

5、把水晶头插入8P的槽内，用力的握紧压线钳即可。

参考资料：百度百科-网线水晶头接法

相关内容扩展阅读:

猫和路由器，路由器和电脑…双绞线和水晶头的接法？

从猫到路由器…在从路由器到电脑…双绞线和水晶头的接法…？

先利用对应工具将网线按照橙、橙、白绿、蓝、白蓝、绿、白棕、棕排列插入水晶头 *** 好网线，然后使用网线介入猫的网口，另外一头连接路由器的WAN口。再使用网线插入路由器的LAN口和电脑的网口就可以了。具体的 *** *** 如下：

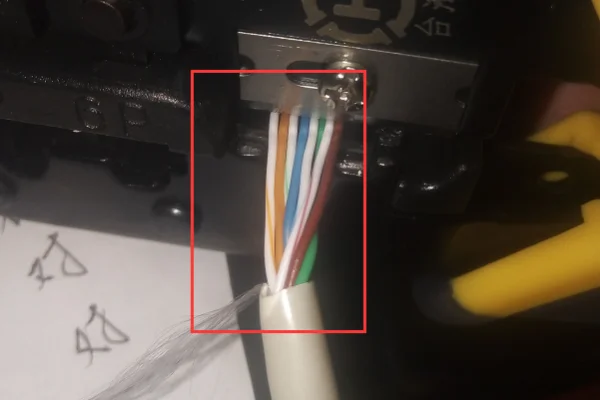

1、使用剪刀或者网线钳将网线外套皮剥去，然后将其按照白橙、橙、白绿、蓝、白蓝、绿、白棕、棕排列。

2、再用网线钳或者剪刀将其多余部分剪平整，保留约1.5厘米长度。

3、将网线的水晶头卡扣朝下，然后将剪断的网线按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕插入网线接口。

4、再将该水晶头插入到网线钳对应的开口处夹紧该水晶头则该网线的一头就已经 *** 好了。

5、另外一头也是按照上述的排列 *** *** 完成。

6、将 *** 好的网线一头插入猫的网口中。

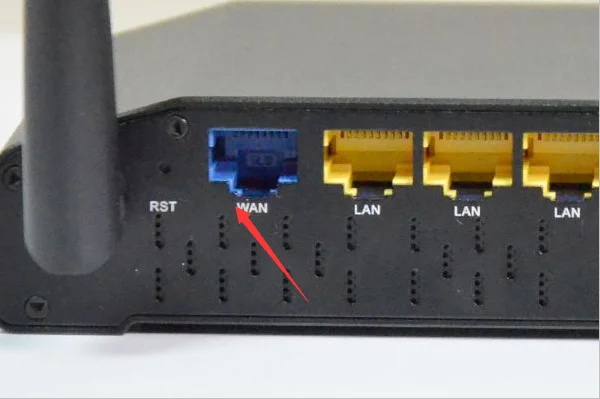

7、再将该网线的另外一头插入到路由器的WAN口中。

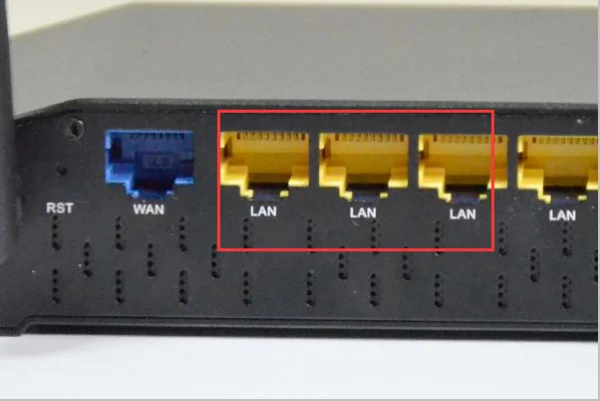

8、再按照前面的步骤 *** 一根网线，将 *** 好的网线一头插入该路由器的LAN口。

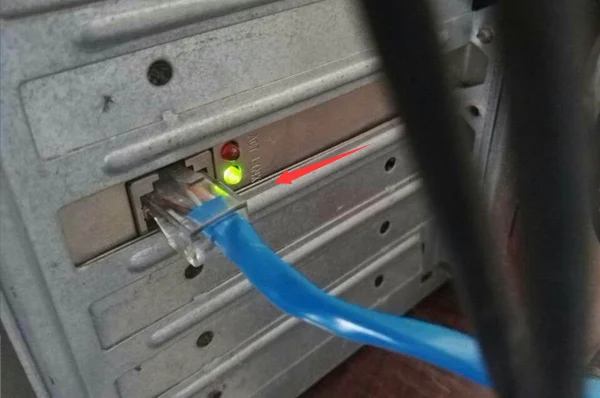

9、接入路由器LAN网线的另外一头插入到电脑的网口，此时就完成了该网线的 *** 已经连接猫、路由器和电脑的全部过程了。

poe方式接网线,与普通网线接法相同?网线水晶头是“直线连接法”？

poe方式接网线是与普通网线接法相同的，用平行线接法就行。网线水晶头有两种接法，一种是直连互联法，一种是交叉互联法。交叉线的做法是：一头采用568A标准，一头采用568B标准。平行（直通）线的做法是：两头同为568A标准或568B标准。

POE网线自己不会带电的，是通过PSE设备供电，网线才有供电作用，且供电也是智能化的，如果PSE检测到受电设备不支持POE供电，不会供电。

POE供电要通过网线来进行工作，对网线质量的要求比较高，选择网线时，建议选择无氧铜材质的网线，因为无氧铜材质电阻小，传输效果稳定，且距离较远。可以选择国标五类网线和国标六类网线作为传输介质。

扩展资料：

POE技术能在确保现有结构化布线安全的同时保证现有 *** 的正常运作，更大限度地降低成本。

工作原理：

标准的五类网线有四对双绞线，但是在10M BASE-T和100M BASE-T中只用到其中的两对。IEEE80 2.3af允许两种用法，应用空闲脚供电时，4、5脚连接为正极，7、8脚连接为负极。

应用数据脚供电时，将DC电源加在传输变压器的中点，不影响数据的传输。在这种方式下线对1、2和线对3、6可以为任意极性。

标准不允许同时应用以上两种情况。电源提供设备PSE只能提供一种用法,但是电源应用设备PD必须能够同时适应两种情况。该标准规定供电电源通常是48V、13W的。PD设备提供48V到低电压的转换是较容易的,但同时应有1500V的绝缘安全电压。

参考资料来源：百度百科-POE供电

参考资料来源：百度百科-网线水晶头接法

四根网线接法的1.2.3.6用这四根线插在1.2.3.6.的水晶接头的口里

在半双工模式下，只需接4根线，参照T568B标准，一般使用1 、2、3、6 线序位置上的四根线，即：白橙、橙、白绿、绿四根线,分别对应水晶头的1 、2、3、6四个线序位置；也就是把蓝色和棕色两对线去掉，水晶头上本来插蓝色和棕色线的位置空出来，包括白兰和白棕的位置也空着。
在这个模式下，白橙、橙用于传送资料，白绿、绿用于接收资料，4根线，每根线都要接好，否则不通，空出来的四根线可以用来接 *** 线。

网线，其中一根的网线的水晶插头是八根线，还有一根的水晶插头是,四根线的

线序一样么，双绞线主要有直通和交叉两种，我们上网实际只用到8根线里的两组即4根，有时直通线上不了，只能用交叉线，比如两个 *** 卡相连就只能用交叉线．

你比较一下两条线是不是一样的

室内插座网线四根接法

网线的四根线分别卡到插座的1236这4个节点，注意，12用一对双绞线，36用一对双绞线。
网线两端接法一样即可。

四根网线与模组的接法

具体步骤如下：
步骤1：将墙内网线(或者槽线)，用专用的剥线钳或者压线钳的剥线刀在离线头10厘米长左右(也可以长一点，方便后面压线)的地方将网线表皮去掉(不要伤到金属线路)。
步骤2：分线，用打线钳逐根按进网线插座的金属卡槽内。
注意：
1.有的网线是四根白和橙绿蓝棕主色线缠绕，而不是白色和其他色系的混合的白线和主色线缠绕，所以要留心每一组两根线放好后，再拆其他的线，否则，四根白线你无法知道哪一根是白橙、白蓝、白绿、白棕。
2.每次分离后，先不要压线，等所有的线路都放置好，同一使用打线钳，逐根打线。
3.打线钳有内外之分，外侧较长，打下去之后会切掉外侧多余的线路，所以，如果不小心将外侧放在了网线插座的内侧则会裁断网线。
步骤3：把多余的线条剪掉后，将打好线的资讯模组装到86盒面板上。好的网线插座后面还有护线卡，这样可以保护轻微的拖拽网线时，不至于脱落。但多数是没有护线卡保护网线插座的，所以在往墙内和插座面板上放置网线插座的时候要小心，不要拽拉网线。

我家网线两根插座是四根线的怎么连线法？

明白了，但下次希望你能买多一条网线，一般的网线都是已经装上两个插头的：正线，即直通线，标准568B）：两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
反线，即交*线，（568A）：一端为正线的线序，另一端为从左至右：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
以下是各种装置的连线情况下，正线和反线的正确选择。其中HUB代表集线器，SWITCH代表交换机，ROUTER代表路由器：PC-PC:反线PC-HUB:正线
HUB-HUB普通口:反线
HUB-HUB级连口-级连口：反线
HUB-HUB普通口-级连口：正线
HUB-SWITCH:反线
HUB(级联口）-SWITCH:正线
SWITCH-SWITCH:反线
SWITCH-ROUTER:正线
100BaseT连线双绞线，以100Mb/S的EIA/TIA 568B作为标准规格。

网线水晶头接四根线路由器指示灯不亮

如果wan灯不亮，说明是wan介面处的网线没有连线好（假如连线的"猫"，检查电源是否开启），可以根据说明书重新设定一线路由！
第二种可能就是路由器坏了，仔细排查线路有没有什么故障，也要检查网线问题，路由器wan口灯不亮，说明猫上LAN口下来的网线根本就没有和路由接通，也就是网线或者水晶头问题（也有可能是路由器问题）。
