如何更换液晶屏的背光？

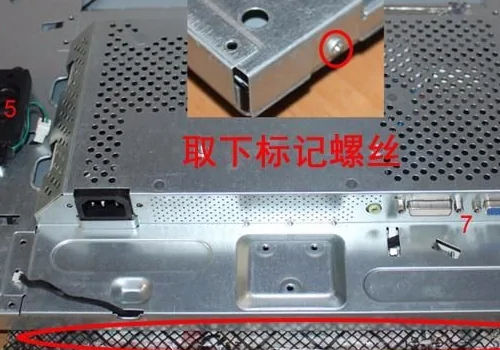

1.打开液晶显示器，如下图。
2.是在LCD屏幕下降时增加一个软垫，以避免伤害LCD屏幕。

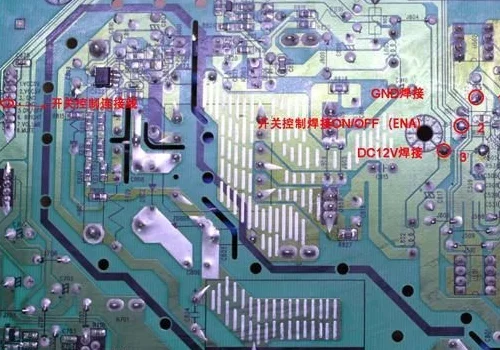

3.进行焊接操作，三根连接线不要焊接错。

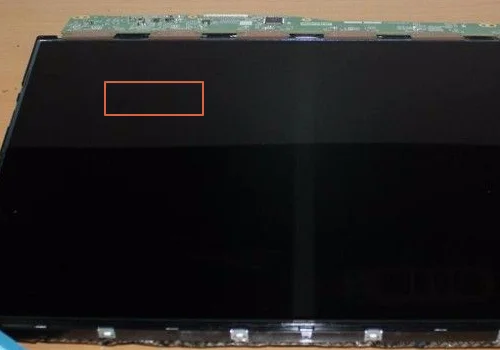

4.卸下屏幕，如下图。

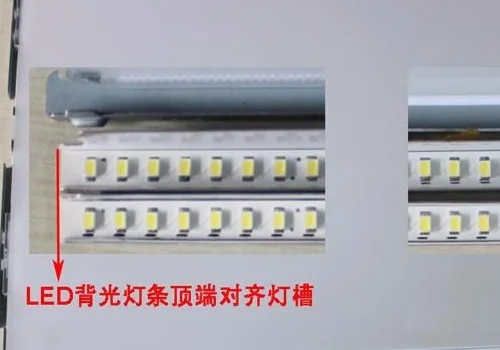

5.更换背光:取下灯管，更换LED背光条。安装LED背光条时，灯带应高温用3M双面胶固定。

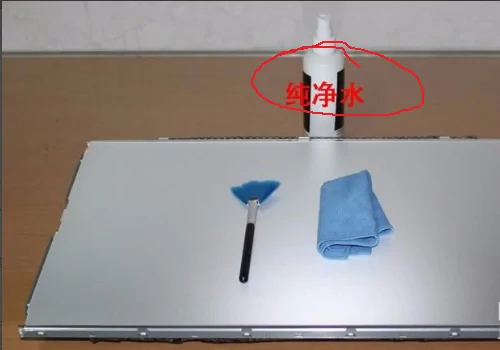

6.等完成一个步骤后，用清水洗去或软刷去膜上的色斑，这时，基本成功了。
背光液晶屏的分类
1，MVA（Multi-domain Vertical Alignment）（软屏）模式的液晶显示器，其液晶分子长轴在未加电时不像TN模式那样平行于屏幕，而是垂直于屏幕，并且每个像素都是由多个这种垂直取向的液晶分子组成。
2， PVA（Patterned Vertical Alignment，垂直取向构型）广视角技术（软屏），PVA广视角技术同样属于VA技术的范畴，实际上它跟MVA极其相似，可以说是MVA的一种变形。PVA采用透明的ITO电极代替MVA中的液晶层凸起物，透明电极可以获得更好的开口率，更大限度减少背光源的浪费。这种模式大大降低了液晶面板出现“亮点”的可能性，在液晶电视时代的地位就相当于显像管电视时代的“珑管”。三星主推的PVA模式广视角技术，由于其强大的产能和稳定的质量控制体系，被日美厂商广泛采用。目前，该技术广泛应用于中高端液晶电视中。（S-PVA是PVA技术的改良型）
3，CPA（Continuous Pinwheel Alignment,连续焰火状排列）模式广视角技术（软屏），CPA模式广视角技术严格来说也属于VA阵营的一员。各液晶分子朝着中心电极呈放射的焰火状排列。由于像素电极上的电场是连续变化的，所以这种广视角模式被称为“连续焰火状排列”模式。而CPA则由“液晶之父”夏普主推，这里需要注意的是夏普一向所宣传的ASV其实并不是指某一种特定的广视角技术，它把所采用过TN+Film、VA、CPA广视角技术的产品统称为ASV。其实只有CPA模式才是夏普自己创导的广视角技术，该模式的产品与MVA和PVA基本相当。也就是说，夏普品牌的LCD电视未必就是采用夏普自己生产的CPA模式液晶面板，它有可能采用台湾厂家的VA模式面板或者其他厂家的液晶面板。 ①XGA(Extended Graphics Array)，更大支持1024×768，是目前应用最广泛分辨率规格（屏幕比例为4:3），包括10.4、12.1、14.1和15英寸液晶屏都有采用。
②SXGA+(Super Extended Graphics Array)，这是在SXGA规格上加以改进并专用于笔记本电脑的LCD规格（屏幕比例4:3），更大支持1400×1050分辨率，常用于14.1英寸和15英寸本本。
③UXGA(Ultra Extended Graphics Array)，更大支持1600×1200分辨率（屏幕比例4:3），更多用于15和16.1英寸的本本LCD。不过要在以上两种尺寸实现如此高的分辨率，LCD成本不菲。
④WXGA(Wide Extended Graphics Array)，这是一种常见的宽屏显示规格，屏幕比例为16:10，多用于10.8、12.1和15.4英寸笔记本电脑屏幕，更大分辨率为1280×800。
⑤WXGA+(Wide Extended Graphics Array+)，该规格由WXGA衍生而来，更大分辨率既有1280×854（屏幕比例15:10），也有用于苹果笔记本电脑的1440×900（屏幕比例16:10）。目前采用此规格的本本并不多。
⑥WSXGA(Wide Super Extended Graphics Array)，更大分辨率为1600×1024（屏幕比例14:9），很少有机型采用。
⑦WSXGA+(Wide Super Extended Graphics Array+)，由WSXGA发展而来，这种分辨率常见于15.4英寸宽屏机型，更大分辨率1680×1050（屏幕比例16:10）。
⑧WUXGA(Wide Ultra Extended Graphics Array)，采用这种高分辨率的本本通常配有15.4英寸或17英寸屏幕，更大分辨率为1920×1200（屏幕比例16:10）。
下面分享相关内容的知识扩展:
康佳电视无背光有声音-32寸康佳液晶电视黑屏有声音是什么原因
32寸康佳液晶电视黑屏有声音是什么原因
先看哈说明书，找哈问题原因，不行就叫卖电视机的他们来搞就行了，或者打 *** 问哈康佳 *** 怎么搞
康佳电视黑屏有声音。没有开机动画跟背光，有的时候又能出图像，是哪
康佳电视黑屏有声音，有的时候又能出图像，应该是电视机线路板上有电子元器件出现虚焊情况，或者显示屏数据线有接触不良问题。打开仔细检查线路板，并且拨弄、检查显示屏数据线是否接触不良、卡子松了。
康佳电视有声音黑屏是哪里的问题
电视机是我们比较常见的电器产品在使用的时候出现很多的问题，其中看着突然黑屏了，是比较常见的一种。电视机无图像故障表现多样，常见故障形式有两种，一是无图像，屏幕不亮，有声音；二是无图像，屏幕亮，有声音。此外还有全部信源无图像；AV/S/HDTV输入无图像；HDMI输入无图像；USB输入无图像；VGA输入无图像；这些都算是黑屏的一种。那么电视机突然黑屏怎么办呢？本文就为大家简单的介绍一下一、背光板问题电视出现电源启动正常，面板按键也正常电视的指示灯也在闪烁的，但是电视就是突然黑屏的现象的时候这说明可能是电视机的背光板不亮了，可以将显示器连接到主机进行开机检查，这种时候，电视机突然黑屏的原因就可能是高压板出现了故障，高压板出现故障一般是保险被烧掉了或者是开关芯片出现问题。解决 *** ：高压板的保鲜被烧掉了需要重新买一个保险换上，如果是开关的芯片出现了问题就要请专员负责维修开关的芯片。二、电源问题电视突然黑屏我们还要考虑一下是不是电视机的电源电路出现了问题，这个时候的出现的现象就是面板的按键没有任何的反应，电视机的指示灯也没有亮。检查电源时先检查电源的电压是不是过低，这时候就可以用电表来进行检测，同时还要检查电源电路的输入级问题，观察是不是12V的电压转换成了5V的电压，这一个问题是导致电源突然黑屏问题中最为常见的。解决 *** ：电视突然黑屏的原因是电压出现了问题，就需要在家准备一个 稳压器 ，保证电视机电源电压的稳定。如果是电源电路输入级出现了问题，要将电源电路的输入级进行调整，保证输入电视的电压是正常的。
康佳电视有声音黑屏怎么回事
1、如果是连接网顶盒的，则重点检查连接线路是否有，比如用AV线连接时，检查的视频线是否正确插入或者接触不良导致丢失视频信号；可以重新正确插入黄色的视频线来解决该问题。2、如果没有连接机顶盒，而是使用电视机内置的 *** 播放器观看电视节目，则检查播放器软件是否有问题或者电视机的系统是否有问题，可以重启播放器试试，或者安装其他播放器软件进行播放试试；也可以重启一下电视机来解决；必要时可以将电视机的系统还原为出厂设置或升级到最新版本来解决。3、以上 *** 均不能解决时，则可能是电视机的硬件故障导致黑屏，比如接口故障、内部电路故障、高压板故障、屏幕或者屏线故障、主板及其它零部件故障等，需要联系电视机的售后服务对电视机进行检测和维修才能解决。
康佳电视有声音黑屏怎么回事
液晶电视机出现有声无图，可以拿一个手电筒侧着照电视机屏幕，如果可以看到隐约图像的话，说明液晶屏背光灯损坏或者驱动电路、线路问题，如果不能看到隐约图像是液晶屏驱动板出现问题。
康佳电视有声音黑屏怎么回事
电视机们家中比较常见的电器产品，其用的时候也会很多的问题，其中看着突然黑屏了，是比较常见的一种。电视机无图像故障表现多样，常见故障形式有两种，一是无图像，屏幕不亮，有声音；二是无图像，屏幕亮，有声音。此外还有全部信源无图像；AV/S/HDTV输入无图像；HDMI输入无图像；USB输入无图像；VGA输入无图像；这些都算是黑屏的一种。那么电视机突然黑屏怎么办呢？本文就为大家简单的介绍一下一、背光板问题电视出现电源启动正常，面板按键也正常电视的指示灯也在闪烁的，但是电视就是突然黑屏的现象的时候这说明可能是电视机的背光板不亮了，可以将显示器连接到主机进行开机检查，这种时候，电视机突然黑屏的原因就可能是高压板出现了故障，高压板出现故障一般是保险被烧掉了或者是开关芯片出现问题。解决 *** ：高压板的保鲜被烧掉了需要重新买一个保险换上，如果是开关的芯片出现了问题就要请专员负责维修开关的芯片。二、电源问题电视突然黑屏我们还要考虑一下是不是电视机的电源电路出现了问题，这个时候的出现的现象就是面板的按键没有任何的反应，电视机的指示灯也没有亮。检查电源时先检查电源的电压是不是过低，这时候就可以用电表来进行检测，同时还要检查电源电路的输入级问题，观察是不是12V的电压转换成了5V的电压，这一个问题是导致电源突然黑屏问题中最为常见的。解决 *** ：电视突然黑屏的原因是电压出现了问题，就需要在家准备一个 稳压器 ，保证电视机电源电压的稳定。如果是电源电路输入级出现了问题，要将电源电路的输入级进行调整，保证输入电视的电压是正常的。
液晶电视背光源有两种,一是直下式,二是侧光式,哪一种好
液晶电视背光源有两种，一是直下式，二是测光式，建议选择侧入式比较好。LED的背光源分为直下式与侧光式，各有优缺点，直下式是把LED晶粒均匀地配置在液晶面板的后方当作发光源，使背光可以均匀传达到整个屏幕，画面细节更细腻逼真。一台直下式LED背光的大尺寸液晶电视需要用到上千颗LED晶粒，成本相对较高。但随着近年业界采用较便宜的白光LED来当背光源，目前已经可以调整到较佳的水平。至于侧光式LED背光源，是把LED晶粒配置在液晶屏幕的四周边缘，再搭配导光板，让LED背光模块发光时，把从屏幕边缘发射的光透过导光板输送到屏幕中央的区域去，这样整体就有足够的背光量，可让液晶屏幕显示画面。侧光式LED背光源的好处有两个，其一是可使用较少颗的LED晶粒，节省成本，其二就是能够打造比较轻薄的机身，让LED TV液晶面板的后方不需要配置LED模块，而是放置在侧边，可减少屏幕整体的厚度，打造出较直下式LED背光液晶电视更薄的机种来。 在缺点方面，直下式LED TV较侧光式LED TV耗电，原因是采用较多的LED晶粒数，但还是比CCFL背光液晶电视省电。而侧光式LED背光技术的好处是可以打造比较轻薄的LED TV机种，成本上也比较便宜；但当前侧光式LED背光的缺点，就是画面均匀性不佳。 从产品外观就可以看出来，背光源采用侧光式的LED电视外形超薄，非常漂亮； 直下式背光源LED电视的不足就是电视外观不能太薄，和传统液晶没太大区别。从消费者感受方面，很难相信和普通液晶有什么区别，所以建议选择侧入式。
背光源的不同，对电视的显示效果也有一定的影响，这也就是侧光式和直下式引发争议的根本原因。下面从四个方面比较直下式和侧光式哪个更好
1、直下式背光的色域更好，图像效果更自然
的确，电视的色彩与背光有很大关系，毕竟液晶屏本身不能发光，只有依靠过滤背光的光线才能显示出颜色来。这样如果背光的色域不佳的话，图像的色域自然也不会宽，色彩也就不自然了。但如果直下式和侧入式使用相同的白光LED，背光色域相同的话，其色域表现并不会有什么区别。不过，直下式背光可以使用RGB即红绿蓝三色LED来提升背光的色域，而侧入式背光由于安装等方式的限制，并不适合使用RGB三色LED，只能使用白光LED。这样，其色域表现自然不如使用RGBLED的直下式背光了。因此，正确的说法是RGB直下式背光的色域更出色，不过，RGB背光可是价格不菲，一般只有高端平板电视会使用。
2、侧光式背光的电视更轻薄
由于侧入式背光放置在屏幕四周，不像直下式背光那样，需要放置在屏幕后部，从理论上，的确可以让屏幕更薄，从而降低平板电视的厚度，不过，如今的直下式背光的厚度也只有几毫米，因此，只要不是那种追求极致轻薄的平板，直下式背光厚度对整机的影响并不大。相反，元件布局、整机设计等方面对于厚度有更大的影响。因此，别以为侧入式就薄，直下式就厚。
3、直下式背光屏幕亮度更均匀，屏幕漏光小
从理论上来说，直下式背光用密集的LED阵列放置在屏幕后面，本身就是面光源，而不像侧入式背光那样，要将放置在侧面的点光源经过导光板扩散后才能形成面光源，在亮度均匀性上有天生的优势。但如今的导光板技术已经很成熟，因此，大多数侧入式平板的亮度均匀性也不错，肉眼难于看出屏幕的亮度下均匀性。而在漏光上，侧入式表现略差一些，毕竟，放置在侧面的光源处理稍有不当，高亮度背光就容易从平板的缝隙中漏出来。因此，只能说直下式背光屏幕亮度均匀性上稍有优势，漏光表现则有一定优势。
4、直下式背光可以提升电视对比度，实现动态智能背光
所谓动态智能背光，指的是电视可以根据显示图像的要求，调整局部背光的亮度，从而让亮的地方更亮，暗的地方更暗。这一技术的确需要直下式背光才能实现，毕竟，侧入式背光通过导光板将背光扩散开，无法实现局部亮度控制。但需要注意的是，动态智能背光需要复杂的分析、控制和背光分区控制电路才能够实现，其价格不菲，只有中高端电视才能实现，同时，现有的动态智能背光分区数量少，这样，就只能控制大片区域的亮度，使用效果只能说差强人意，因此动态智能背光的确需要直下式背光才能实现，但其效果一般，而且，大多数直下式背光都没有动态智能背光功能。
夏普液晶电视用电源测试仪背光灯亮,电源板正常吗?
1、显示器整机无电
(1)电源故障： 这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。不论那种电源，它的结构比crt显示器的电源简单多了，易损的一般是一些小元件，象保险管、整流桥。电源板常用ic：6841203d06，这些常用的pmw芯片在我这样的专业液晶配件店里都能买到。(2)驱动板故障： 驱动板烧保险或者是稳压芯片出现故障，有部分机器是把开关电源内置，输出两组电源，其中一组是5V，供信号处理用，另外一组是12V提供高压板点背光用，如果开关电源部分电路出现了故障会有可能导致两组电源均没输出。
先查12V电压正常否，跟着查5V电压正常否，因为A/D驱动板的MCU芯片的工作电压是5V，所以查找开不了机的故障时,先用万用表测量5V电压，如果没有5V电压或者5V电压变得很低，那么一种可能是电源电路输入级出现了问题，也就是说12V转换到5V的电源部分出了问题，这种故障很常见,检查5端稳压块(常见型号8050SD-LM2596-AIC15-01等)。
另一种可能就是5V的负载加重了，把5V电压拉得很低，换一种说法就是说，后级的信号处理电路出了问题，有部分电路损坏，引起负载加重，把5V电压拉得很低，逐一排查后级出现问题的元件，替换掉出现故障的元件后，5V能恢复正常，故障一般就此解决，也经常遇到5V电压恢复正常后还不能正常开机的，这种情况也有多种原因，一方面是MCU的程序被冲掉可能会导致不开机，还有就是MCU本身损坏，比如说MCU的I/O口损坏，使MCU扫描不了按键，遇到这种由MCU引起的故障，找硬件的问题是没有用的，就算你换了MCU也解决不了问题，因为MCU是需要编程和写码的，在没办法找到原厂的AD驱动板替换的情况下，我们只能用通用A/D驱动板代换如：151D或161B等2、显示屏亮一下就不亮了，但是电源指示灯绿灯常亮 这种问题一般是高压异常造成的，是保护电路动作了，在这种情况下，一般液晶屏上是有显示的，看的 *** 是"斜视"。
3、显示屏黑屏，无背光，电源灯绿灯常亮 斜视液晶屏有显示图像，多属于高压板供电电路问题。重点检查12V供电(保险丝F)和3V或5V的开关电压是否正常。若是因为MCU问题造成没有输出开关控制电压，可以直接提取3端稳压块的(AIC1084)3.3V代替。

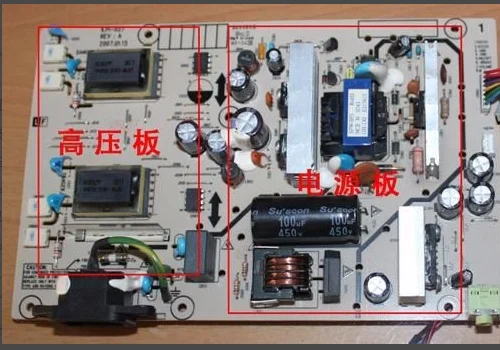

修理高压板的思路(电源保险丝-开关控制管-电源管理IC-推挽发大管-电源开关管-DA转换电路(储能电感,整流管)-LC升压电路(升压变压器,升压电容)-耦合电容-灯管。
4、屏幕亮线,亮带或者是暗线 这种问题，一般是液晶屏的故障。亮线故障一般是连接液晶屏本体的排线出了问题或者某行和列的驱动IC损坏。 暗线一般是屏的本体有漏电，或者TAB柔性板连线开路。以上两种问题基本上就是给机器判了死刑了，没有维修价值的，因为一块屏的价格太高了。
5、偏色故障 一般可以进入工厂调整模式进行调整。如没有此模式,维修思路：更换屏线和转接板-重写驱动程序-驱动板坏(不常见)-屏背板的控制IC坏(不常见)-拔掉屏线观察背光颜色(背光扁色为灯管老化)-换灯管。
6、字符虚或拖尾 检查VGA信号线，重点看RGB三色线的地线是否连接正常-更换屏线或转接板-重写驱动程序-换驱动板-LCD屏背板信号接口IC坏-LCD屏背板对比度电位器调整-LCD屏导光板错位-偏光片错位。
7、LCD屏幕内部有污点 擦拭或更换换保护膜-拆开屏体清洗外层偏光片和有机玻璃(用棉球,纯净水处理)-风筒吹干。
8、LCD屏亮点 一个或二个大的亮点,可以尝试轻轻用指尖压亮点,可消失，说明多为此象素的开关管和电极虚连。小的黑点和灰点有可能是内部导光板或偏光片有灰尘造成，可清洗处理。
9、LCD屏亮度低 检查高压板ADJ亮度调节电路-换灯管-换高压板-调整或更换导光板。
10、错误提示"超出频率范围" 检查信号线-重写MCU驱动程序-更换EPROM-重写EPROM程序-换驱动板。
11、通电后不按开关按键即白屏出现背光,按键后图像可正常显示 高压板接口的开关信号和ADJ信号反接造成,部分属于驱动板MCU的开关信号输出不正常,可以重写MCU程序修复——换MCU。
二、开关电源故障：
1．熔断丝熔断 对于熔断丝熔断故障，通常主要检查主电源整流滤波电路中的滤波电容器、整流桥各个二极管等部件。当然，抗干扰电路有故障时，也会引起熔断丝熔断且发黑。必须注意的是由开关管击穿引起的熔断丝熔断通常还伴随着过流检测电阻器与电源控制集成电路的同时损坏。负温度系数热敏电阻器也较容易与熔断丝一起烧坏，检修时也应注意对它们的检查。
2．无电压输出，但熔断丝未熔断 出现无电压输出，但熔断丝未熔断故障，说明开关电源电路没有工作，或者工作以后又进入了保护状态。检修时，先测量电源控制集成电路启动引出脚是否有启动电压。
(1)若无启动电压或启动电压太低，则检查启动电阻器与该引脚外接的元器件是否有漏电现象存在。
(2)若有启动电压，再测量电源控制集成电路的输出端在开机瞬间是否有高、低跳变的电平信号。 ·若无跳变，说明电源控制集成电路本身或其外围振荡电路元器件或保护电路有故障，可以先采用代换电源控铡集成电路，后检查外围元器件的 *** 查找故障。若有跳变，一般多为开关管本身不良或损坏，应重点对其进行检查。
3．输出端的电压过低 引起开关电源输出端的输出电压过低故障的原因，除了稳压控制电路异常外，通常还有以下3个方面的原因：
(1)开关管性能下降。这种情况会导致开关管不能正常导通，使电源的内电阻值变大，带负载的能力变差。
(2)输出端整流二极管、滤波电容器失效。这种情况可以通过代换的 *** 来判断它们是否损坏。
(3)开关电源的负载有短路故障。尤其是DC/DC转换器短路或性能不良。对此，可以采用断开开关电源电路全部负载的 *** ，来区别是开关电源电路不良还是负载电路的故障。当断开负载电路后，输出端的电压恢复正常，则就说明是负载过重；若仍不能恢复正常，说明开关电源电路有故障。
4．输出端的电压过高 出现输出端的电压过高现象，故障大多出在开关电源的稳压取样和稳压控制电路。应对由取样电阻器、误差取样放大器、光电耦合器、电源控制集成电路等组成的反馈环路中的各个元器件进行检查。通常取样电阻器变质、精密稳压放大器或光电耦合器损坏的发生率较高。 对于具有过压保护电路的开关电源出现的电压过高现象，可先断开过压保护电路，然后在开机瞬间迅速测量电源主输出端上的电压。
如测得的电压仍比正常值高(一般只要高于1V以上，均属电压过高故障)，就应该按上述的电压过高故障进行检修。
